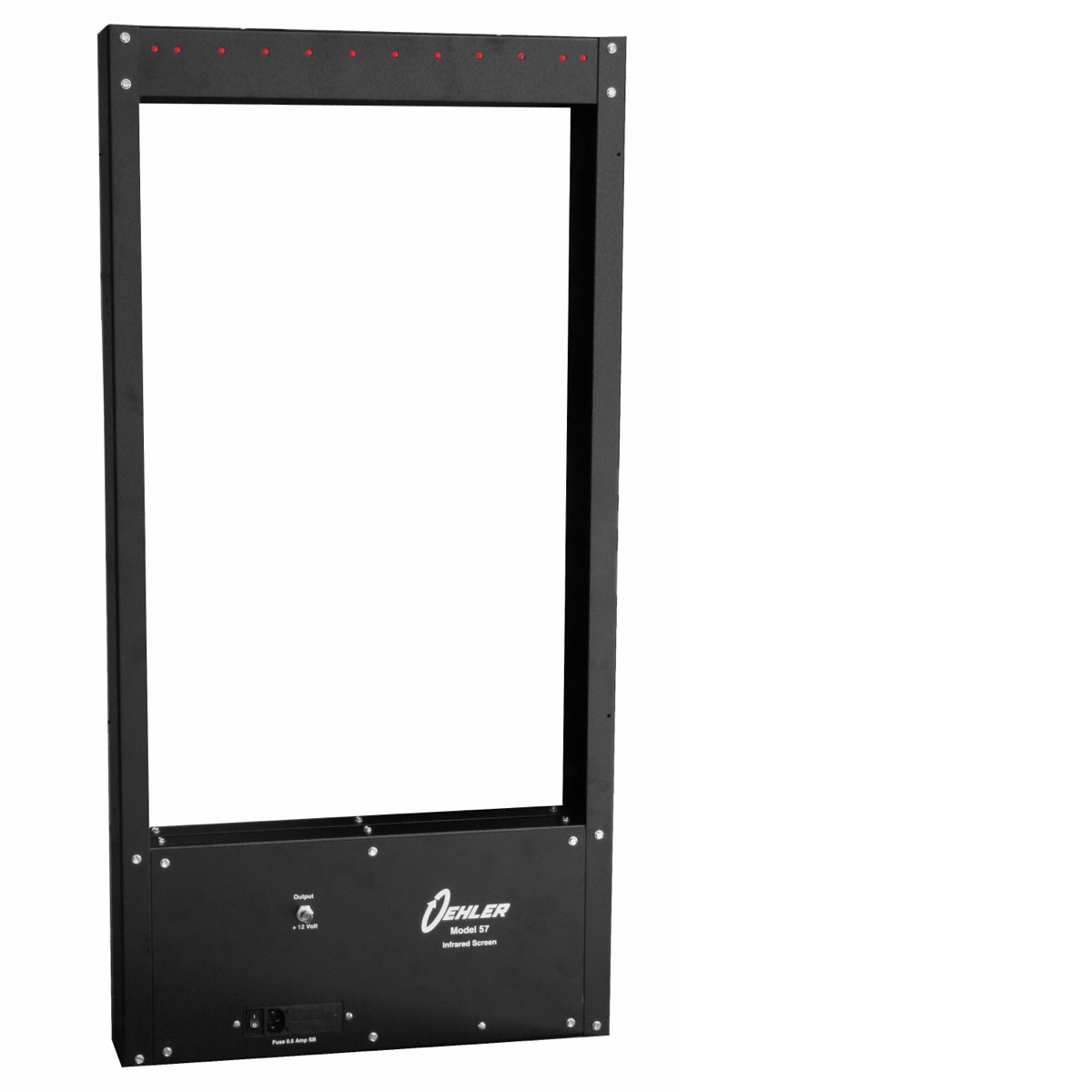

Oehler Model 57
自帶紅外線光源的主動式彈道光幕，室內靶道、夜間與低照度環境的標準感測件。
Model 57 與依賴天光的 Skyscreen III 互補：它自帶紅外線光源，因此在室內封閉靶道、夜間或照明條件不佳的環境中仍能穩定運作，是彈道實驗室的標準感測件。頂部為紅外線光源、底座配置多顆光偵測器，彈頭穿越參考平面即輸出標稱 +12V、寬度約 2 ms 的脈衝，上升時間約 0.1 微秒，因此計時誤差極低。一般可偵測 .17 口徑以上的彈體，彈體越大靈敏度越佳；最佳條件下速度下限為 250 fps。System 83、Model 35BNC 與 Model 35x2 均以 Model 57 作為標準輸入。另有低速型改良版，適用較大較慢的運動球體與回彈係數測試。
產品概觀
Model 57 的價值在於把光源納入儀器本身，使量測不再受環境照明擺布。頂部紅外線光源向下投射，底座的多顆光偵測器持續接收；彈頭穿越參考平面時遮斷光路，觸發輸出。輸出為標稱 +12V、寬度約 2 ms 的脈衝，經 BNC 接頭送出，上升時間約 0.1 微秒——上升時間直接決定觸發時刻的判定精度，這也是它能作為實驗室級感測件的原因。偵測能力方面，一般可涵蓋 .17 口徑以上，彈體越大靈敏度越佳；最佳條件下速度下限為 250 fps。使用時有一項現場注意事項：初速低於 1,200 fps 時，須在槍口與第一片光幕之間加裝木質擋焰板，避免槍口火焰被誤判為彈頭通過。電源為 120V 或 240V AC（50 或 60 Hz），可配合不同國家電網。低速型改良版適用較大較慢的運動球體與 COR 回彈測試。
主要規格
| 原理 | 頂部紅外線光源，底座多顆光偵測器，偵測彈頭通過參考平面 |
|---|---|
| 口徑能力 | 一般可偵測 .17 口徑以上；彈體越大靈敏度越佳 |
| 速度下限 | 最佳條件下 250 fps |
| 低速注意 | 低於 1,200 fps 時，須於槍口與第一片光幕中間加裝木質擋焰板 |
| 輸出 | 標稱 +12V 脈衝，寬度約 2 ms，經 BNC 接頭輸出 |
| 上升時間 | 約 0.1 微秒 |
| 電源 | 120V 或 240V AC（50 或 60 Hz） |
| 選配 | 低速型改良版，適用較大較慢之運動球體與回彈係數測試 |
產品特點
主動紅外線光源
不受環境照明影響，封閉靶道與夜間測試皆可穩定運作。
小至 .17 口徑、慢至 250 fps
涵蓋從空氣槍到大口徑步槍的量測需求。
0.1 微秒上升時間
觸發時刻判定精確，計時誤差極低，適合實驗室級量測。
BNC 標準輸出
易於整合既有計時系統；System 83、Model 35BNC、35x2 均以此為標準輸入。
120V / 240V 通用電源
50 或 60 Hz 皆可，適用不同國家電網。
架設與應用
架設配置 · SETUP
室內靶道標準佈設
第一片距槍口 5–10 呎避開槍口暴風，第二片再往後 10–20 呎；初速低於 1,200 fps 時須加裝木質擋焰板。
實驗室 · LABORATORY
彈道實驗室
室內靶道與實驗室環境中的膛壓、初速與一致性量測，資料須可直接進入統計分析與品管報表流程。
品質管制 · QA
彈藥產線品管
批次抽驗與型式驗證需要可重現的量測基準；逐發資料自動歸檔可支援長期趨勢追蹤與追溯。
運動器材 · SPORTS
運動器材回彈測試
高爾夫球具、網球與棒球器材的回彈係數 (COR) 是性能與法規符合性的關鍵指標，台灣是全球主要製造基地。
