Oehler System 84
霰彈專用膛壓與初速量測系統，以速度線圈解決彈群無法用光幕測速的問題。
霰彈測試的根本難題在於射出的是一群彈丸而非單一彈頭，光電光幕只會被最先通過的那顆觸發，得到的數字沒有物理意義。System 84 改採速度線圈：將彈群通過線圈的完整訊號數位化成密度曲線，再求出各量測點的「質心 (center of mass)」位置，據此計算真正代表整個彈群的速度。這是 Model 71 的後繼機種，並以自動調諧取代早期機種的手動調校。適用鉛彈與鋼彈，不適用鎢基或以絕緣黏結劑包覆的複合彈丸。原廠對本系統的國際輸出設有限制，供應須經個案評估。
產品概觀
System 84 專為霰彈 (shotshell) 測試而生——用原廠自己的話說，除此之外別無他用。系統以速度線圈取代光電光幕：彈群穿越線圈時，線圈訊號被完整數位化為一條密度曲線，軟體再從曲線求出彈群的質心位置，兩個量測點的質心位移與時間差即為具物理意義、且可重現的彈群速度。壓力曲線與線圈響應曲線同步顯示並標示觸發點，便於確認量測是否正常。相較早期機種需要手動調諧，System 84 具備自動調諧；振盪器為獨立模組，以 RG-58 同軸電纜連接。介面為 RS-232，作業系統為 Windows 2000 Pro / Windows XP Pro，資料輸出為 dBase 相容格式並支援網路多站作業。材質限制須留意：適用鉛彈與鋼彈，不適用鎢基彈丸或以絕緣黏結劑包覆的複合彈丸。
主要規格
| 專用途 | 霰彈膛壓與槍口初速量測（Model 71 之後繼機種） |
|---|---|
| 量測方式 | 速度線圈 (velocity coils)，非光電光幕 |
| 速度演算 | 數位化線圈通過訊號建立密度曲線，求出彈群「質心速度」 |
| 調諧 | 自動調諧（取代早期機種之手動調諧） |
| 振盪器 | 獨立模組，以 RG-58 同軸電纜連接 |
| 介面 | RS-232；作業系統 Windows 2000 Pro / Windows XP Pro |
| 資料庫 | dBase 相容輸出，支援網路作業 |
| 材質限制 | 適用鉛彈與鋼彈；不適用鎢基或以絕緣黏結劑包覆之複合彈丸 |
產品特點
線圈式量測解決彈群測速
光幕只會被最先到達的彈丸觸發；線圈量測的是整個彈群，數字才代表這一發霰彈。
密度曲線求質心速度
以彈群質心位移計算速度，結果具物理意義且逐發可重現。
自動調諧
免除早期機種的手動調校負擔，操作者不需具備線圈調諧經驗。

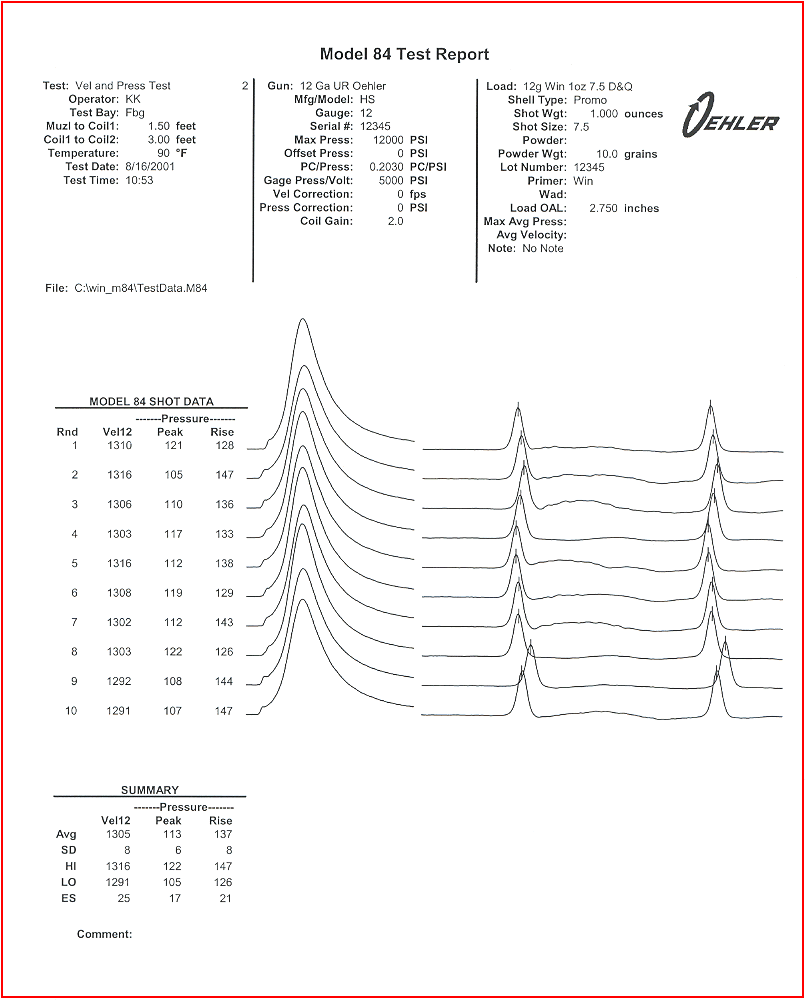

壓力與線圈曲線同步顯示
兩條曲線並列並標示觸發點，量測異常一眼可辨。
dBase 相容、支援網路作業
多站量測資料集中管理，適合產線多工位配置。
量測方式與應用
線圈量測 · COILS
速度線圈取代光幕
彈群穿越線圈產生連續訊號，數位化為密度曲線後求質心，得到代表整個彈群的速度。
品質管制 · QA
彈藥產線品管
批次抽驗與型式驗證需要可重現的量測基準；逐發資料自動歸檔可支援長期趨勢追蹤與追溯。
實驗室 · LABORATORY
彈道實驗室
室內靶道與實驗室環境中的膛壓、初速與一致性量測，資料須可直接進入統計分析與品管報表流程。
研發 · R&D
研發與配方驗證
裝填配方、彈頭外形與槍管條件的比較測試，仰賴量測系統本身的不確定度遠小於待測差異。
選配與配置
System 84 屬系統型產品，原廠對國際輸出設有限制。請先提出需求，成朔企業將協助向原廠取得供應評估與交期回覆。
標準配備（已包含）
選配與擴充
服務與支援
資源下載
本產品屬彈道量測系統，原廠對國際輸出設有限制，可能需美國出口許可。成朔企業可協助向原廠提出需求評估並取得供應與交期回覆。 成朔企業（Evencat）為 Oehler Research, Inc.（美國德州奧斯汀） 台灣地區供應・報價窗口，提供選型建議、供應評估與教育訓練。
