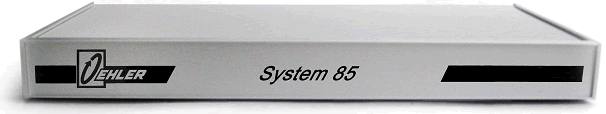

Oehler System 85
一套設備同時涵蓋內彈道（膛壓）與外彈道（初速、飛行時間、彈道係數）。
System 85 是彈藥產業彈道實驗室的主力量測系統。兩組 12-bit ADC 以 5 或 10 微秒間隔同步取樣兩路壓力訊號，每通道儲存 400 點，可完整還原壓力-時間曲線並自動計算峰值壓力、達峰時間、上升時間與曲線下面積；同一次擊發也記錄槍口初速、彈著點與飛行時間，換算彈道係數。內建射擊模擬器讓系統設定與人員訓練不必消耗實彈。資料可自動匯出 Excel，直接進入既有的統計與品管流程。原廠對本系統的國際輸出設有限制，供應須經個案評估。
產品概觀
彈道實驗室通常需要兩套獨立設備才能同時涵蓋膛壓與初速，兩份資料事後再想辦法對應起來。System 85 把兩者放在同一次擊發、同一份報表裡：壓力通道 A 量測彈殼中段或殼口壓力，通道 B 可選彈殼中段、殼口或槍管壓力，兩路以 12-bit 解析度、5 或 10 微秒間隔同步取樣，每通道 400 點；同一時間，槍口光幕與遠端標靶提供初速、飛行時間與彈道係數。峰值壓力、達峰時間、上升時間與曲線下面積由系統自動計算，不需人工判讀曲線。可選配 Bessel 與 Butterworth 低通濾波器抑制量測雜訊。系統經供電式 USB 與 Windows 電腦連接，另可量測機槍射速，測試資料自動匯出 Excel 供統計與品管追溯。內建的射擊模擬器以獨立電池供電，可在不實彈射擊的情況下完成系統設定與操作訓練。
主要規格
| 量測項目 | 兩路壓力、作動時間、槍口初速、彈著點與飛行時間、彈道係數 |
|---|---|
| 壓力通道 A | 彈殼中段或殼口壓力；輸出壓力-時間曲線、峰值壓力、達峰時間、上升時間、曲線下面積 |
| 壓力通道 B | 彈殼中段、殼口或槍管壓力，分析項目同通道 A |
| A/D 轉換 | 兩組 12-bit ADC 同步取樣，取樣間隔 5 或 10 微秒 |
| 取樣深度 | 每壓力通道儲存 400 點 |
| 濾波 | 選配 Bessel 與 Butterworth 低通濾波器 |
| 介面 | Windows PC 經供電式 USB 連接 |
| 其他功能 | 內建射擊模擬器（獨立電池供電）、可量測機槍射速、資料自動匯出 Excel |
產品特點
雙路壓力同步取樣
5 或 10 微秒間隔、每通道 400 點，完整還原壓力-時間曲線而非僅記錄峰值。
內彈道與外彈道同一報表
膛壓與初速、飛行時間、彈道係數來自同一次擊發，不需事後對應兩套設備的資料。
內建射擊模擬器
以獨立電池供電，免實彈即可完成系統設定與人員訓練，降低訓練成本與風險。
可選配低通濾波
Bessel 與 Butterworth 濾波器抑制量測雜訊，保留曲線特徵。
自動匯出 Excel
測試資料直接進入既有統計與品管流程，支援長期趨勢追溯。
機槍射速量測
連發武器的作動時間與射速可一併記錄。
量測畫面與應用

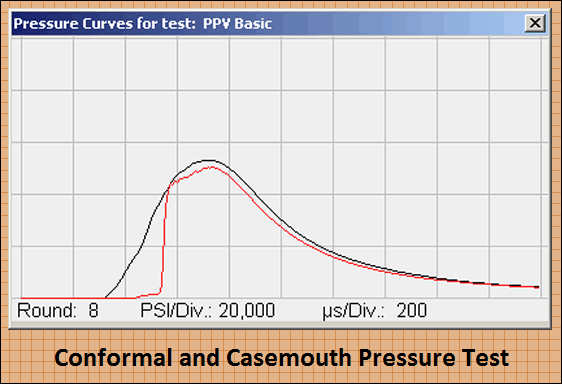

壓力曲線 · PRESSURE
完整壓力-時間曲線
峰值壓力只是其中一個數字；400 點取樣還原的是整條曲線，達峰時間與上升時間才能看出裝填行為的差異。
資料判讀 · DATA
自動計算與統計
峰值、達峰時間、上升時間與曲線下面積由系統計算，逐發結果直接匯出 Excel 供品管追溯。

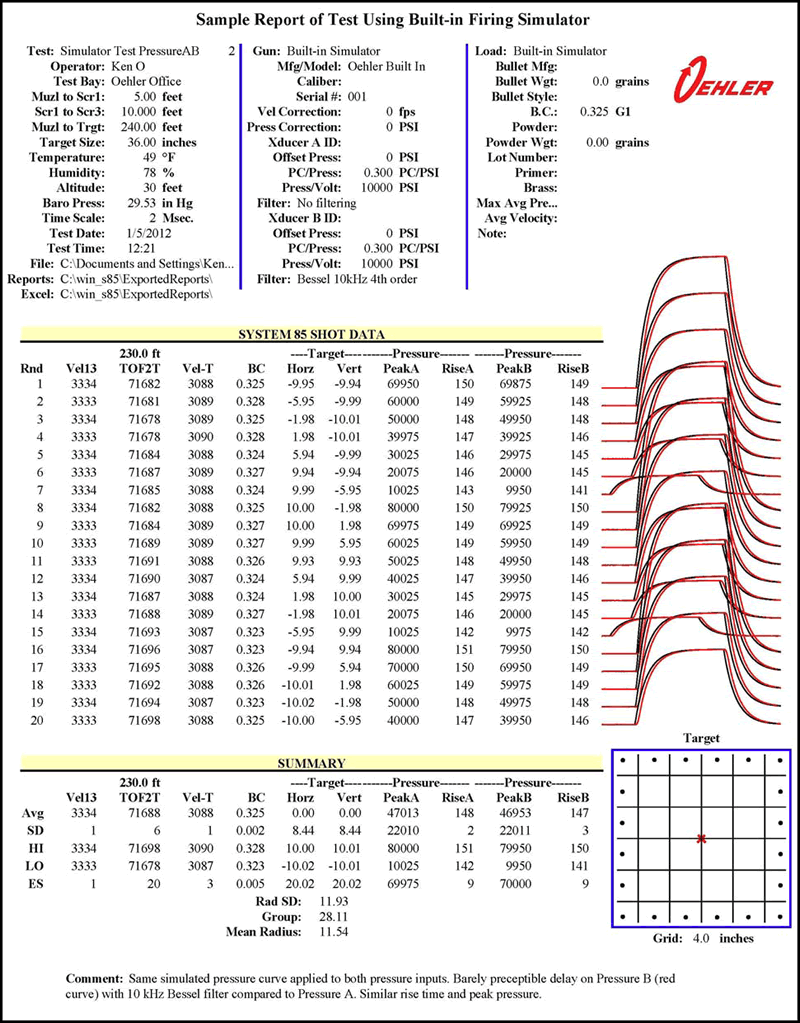

系統配置 · SETUP
壓力與速度整合佈設
壓力通道接於彈殼中段、殼口或槍管，速度端使用光幕與遠端標靶，同一次擊發取得內外彈道資料。
實驗室 · LABORATORY
彈道實驗室
室內靶道與實驗室環境中的膛壓、初速與一致性量測，資料須可直接進入統計分析與品管報表流程。
選配與配置
System 85 屬系統型產品，原廠對國際輸出設有限制。請先提出需求，成朔企業將協助向原廠取得供應評估與交期回覆。
標準配備（已包含）
選配與擴充
服務與支援
資源下載
本產品屬彈道量測系統，原廠對國際輸出設有限制，可能需美國出口許可。成朔企業可協助向原廠提出需求評估並取得供應與交期回覆。 成朔企業（Evencat）為 Oehler Research, Inc.（美國德州奧斯汀） 台灣地區供應・報價窗口，提供選型建議、供應評估與教育訓練。
