Oehler System 89 BC Chrono™
同時量測槍口初速與遠端飛行時間，直接推算實測彈道係數，取代廠商標稱值。
System 89 BC Chrono™ 是 Oehler 目前世代的彈道係數量測系統，可視為 System 88 針對「單一遠端標靶」情境簡化而成的版本。槍口端以三組 Skyscreen III 光幕擷取初速，標靶端以四支麥克風三角定位量測彈頭抵達時間，兩者相除即得到這一支槍、這一批彈的實測彈道係數 (BC)，而不是型錄上的標稱值。兩台控制器內建鋰電池與無線電模組，架站不需佈線。對於需要驗證外彈道軟體預測值、或確認同批彈藥逐發一致性的單位，這是把「預測」換成「量測」的關鍵設備。
產品概觀
System 89 以兩台相同的控制器構成量測鏈：槍口端控制器連接三組 Skyscreen III 光幕量測初速，標靶端控制器連接四支麥克風組成的陣列，以聲學三角定位判定彈頭通過標靶平面的時刻與位置。標靶陣列可採線型 15 呎或最大 10 呎的方形配置；超音速彈頭（至 Mach 1.0 以上）可使用飛越式標靶，次音速則需搭配撞擊面。控制器之間以內建無線電連線，省去長距離佈線，現場架設時間大幅縮短。系統經 USB 由 Windows 電腦控制，隨機附 Ballistic Explorer 外彈道解算軟體，支援 G1、G7 與自訂阻力函數，可將實測 BC 直接回饋到彈道模型中比對。
主要規格
| 量測項目 | 槍口初速 + 至遠端標靶之飛行時間 (Time of Flight) → 彈道係數 (BC) |
|---|---|
| 主機 | 兩台相同控制器，內建鋰電池與無線電模組 |
| 槍口端感測 | 三組 Skyscreen III 天光式光幕 |
| 標靶端感測 | 四支麥克風陣列，聲學三角定位 |

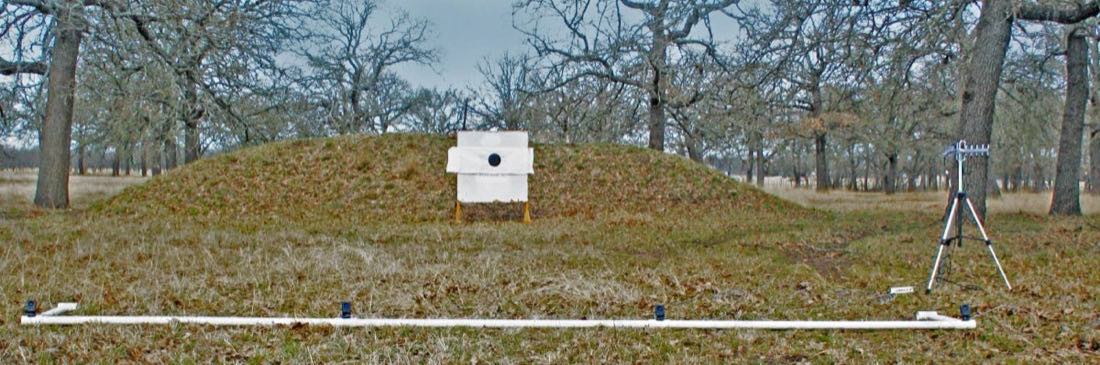

| 標靶陣列 | 線型 15 呎，或方形陣列最大 10 呎 |
| 速度範圍 | 超音速（至 Mach 1.0 以上）可用飛越式標靶；次音速需搭配撞擊面 |
| 阻力函數 | 支援 G1、G7 與自訂 |
| 介面與軟體 | USB 連接 Windows 電腦；隨機附 Ballistic Explorer |
產品特點
實測彈道係數，不再依賴標稱值
BC 隨槍管、裝填與大氣條件變動，型錄值只是參考。System 89 給出的是這支槍、這批彈的實際數字。
雙控制器內建無線電
槍口端與標靶端以無線電連線，長距離架站免佈線，兩人即可在數十分鐘內完成設站。
四麥克風三角定位
以聲學方式判定彈頭通過標靶平面的時刻與位置，飛行時間量測達微秒級。
逐發一致性可視化
同時呈現每一發的初速與 BC，批次內的離群值一眼可辨，適合彈藥驗收。
支援 G1 / G7 / 自訂阻力函數
可直接與外彈道軟體的預測值比對，驗證模型是否適用於實際彈型。
隨機附 Ballistic Explorer
實測所得的 BC 可直接帶入解算軟體，收斂彈道模型至實際槍彈組合。
系統架設與應用

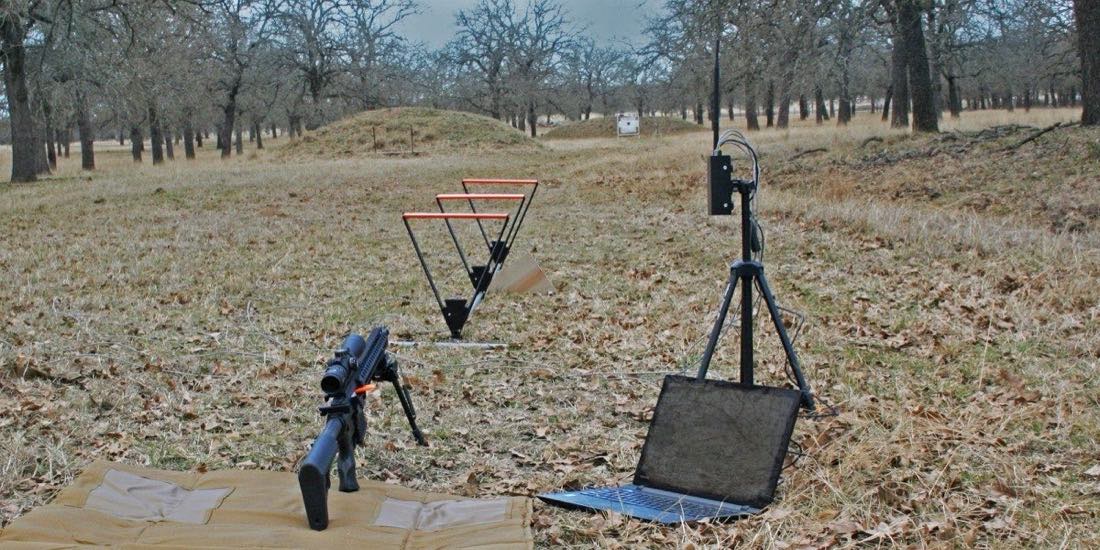

現場架設 · SETUP
槍口端與標靶端分站架設
槍口端三組 Skyscreen III 量測初速，標靶端四麥克風陣列量測抵達時間，兩台控制器以無線電同步，中間不需拉線。
量測配置 · CONFIG
以 Windows 電腦控制與記錄
經 USB 連接控制器，逐發顯示初速、飛行時間與換算所得的彈道係數，測試結束後可直接輸出報表。

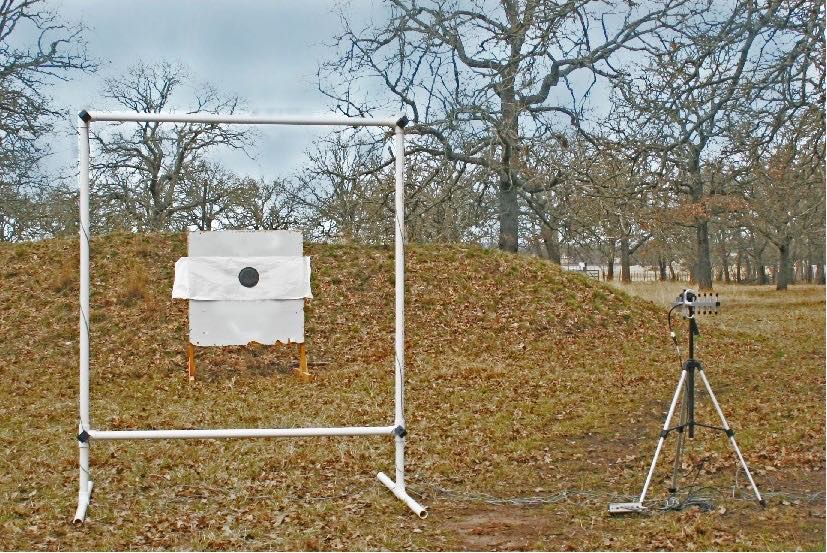

標靶陣列 · TARGET
四麥克風聲學三角定位
以四支麥克風接收彈頭經過的聲響，反推通過平面的時刻與座標；線型 15 呎與方形最大 10 呎兩種配置。
研發 · R&D
研發與配方驗證
裝填配方、彈頭外形與槍管條件的比較測試，仰賴量測系統本身的不確定度遠小於待測差異。
選配與配置
勾選您需要的項目，系統會整理配置清單並帶入詢價表單。Oehler 產品採原廠個案報價，實際交期以原廠回覆為準。
標準配備（已包含）
選配與擴充
服務與支援
資源下載
