軌道與工業設備的電路板維修

當車輛與產線的控制板已經停產、備品要等半年，自己修往往是唯一能守住停機時間的辦法。

In-house Circuit Board Repair for Rail and Heavy Industry

方案摘要

軌道車輛、射出成型機、風機、礦場與鋼廠的控制板，多半在設計壽命內就遇上原廠停產或備品交期以月計的處境，而一張板子上一顆電容或一顆邏輯 IC 失效就足以讓整套設備停擺。ABI BoardMaster 把 64 至 256 通道的板級故障定位（BFL）、V-I 特徵曲線比對、數位 IC 在線功能測試與 MIS 4 整合儀器集中在一台機架系統，配合 TestFlow 把診斷步驟固定成可重複的序列，讓維修人員在沒有電路圖的情況下也能把故障縮到元件層級。本文從備品經濟、無文件板卡的測試方法、電源與類比區段的處理，到維修人員的訓練方式，說明這套在自家工場建立板卡維修能力的做法。

為什麼換新板越來越不可行

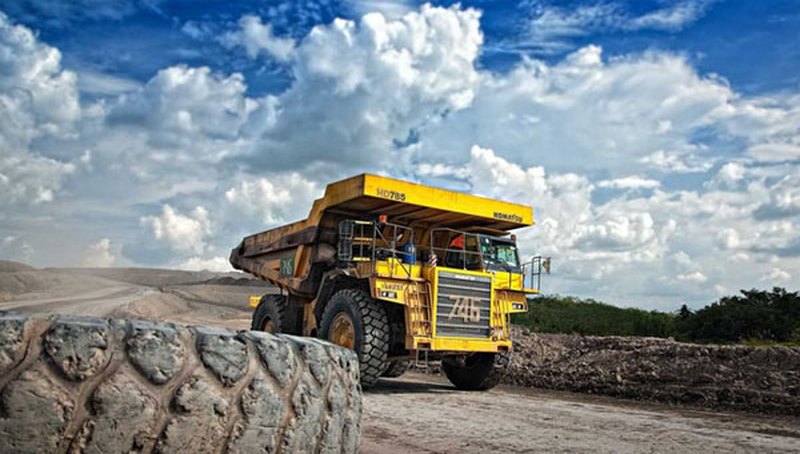

軌道車輛的服役期是 30 年起跳，射出成型機、風機變流器與礦場重機具也都用得比它們的電子控制板久。一張控制板從上市到原廠停產通常不到十年，之後要換板只剩三條路：找原廠的後繼品（往往要連同整個子系統一起換）、在灰色市場找庫存（真偽與存放條件難以查證），或者拆機取件。ABI 在礦業的案例即指出，重機具與貨運列車上的電路板元件正快速走向停產，備品這件事本身已經變成供應鏈風險。

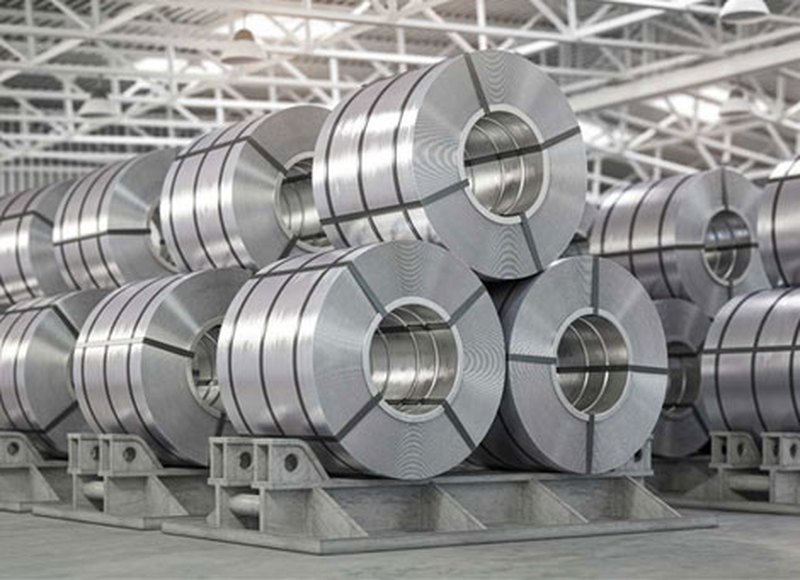

就算買得到，時間也不站在使用者這邊。一家玩具製造廠的案例裡，工廠有 650 台射出與成型設備要維護，外部維修服務的週轉時間跟不上產線，只能囤積昂貴的新板當備品。鋼廠的狀況更直接：一顆電容、一顆二極體或一顆晶片失效，就足以讓一段製程停下，而換板的費用與交期都不是維護預算能吸收的。這是多數工業使用者最後決定自己修板的起點。

修或換的帳要怎麼算

修板的成本是儀器、人力與元件；換板的成本是板價、交期內的停機損失，以及為了避免停機而預先囤在倉庫裡的備品資金。工業維修圈在 2020 年一場關於設備維修能力的研討會上引用了食品加工業的估算：產線停機一小時的營收損失可達 30 萬美元。在這種數量級之下，一套板級診斷系統的投資通常在第一批救回來的板子上就收回。

自己修板還改變了備品策略。前述射出成型廠在導入 BoardMaster 與 TestFlow 之後，把所有驅動板與控制板逐一建檔，維修週轉時間大幅縮短，新板備品的庫存量也跟著降下來，該廠的產能排名從集團第三名升到第一名。再生能源業者則從 2018 年的第一個維修站擴充到全球 8 個據點，把修板當成減少電子廢棄物與碳排的手段，而不只是省錢。

從故障定位到功能驗證的流程

板卡維修最耗時的不是換元件，而是找出該換哪一顆。BoardMaster 19" 機架系統把這條流程串在一台機器上：SYSTEM 8 BFL 板級故障定位模組提供 64 通道、可擴充到 256 通道的測試能力，先以 V-I 特徵曲線在不通電的狀態下比對整排接腳，掃描電壓 −10 V 到 +10 V 可程式設定、測試電流最大 1 mA，對板上元件沒有二次傷害；接著用 MDA 連線測試找短路、開路與浮接腳，最後對數位 IC 做在線功能測試。

功能測試的判定不是量一個電壓，而是把 IC 當黑盒子驅動輸入、比對輸出真值表。BFL 的測試庫涵蓋 TTL 54/74、CMOS、記憶體、介面、LSI、微處理器與 PAL/EPLD，封裝支援 DIL、SOIC、PLCC 與 QFP；在線測試時以 guard 輸出隔離周邊電路，臨界電壓可用 100 mV 解析度逐步收緊。找到並更換元件之後，還要證明整張板子能正常工作：用 SYSTEM 8 PPS 限流通電、以 MIS 4 的示波器與電表確認關鍵節點波形，整張板子才算修好。

沒有電路圖的板子怎麼測

工業現場最常見的情況是：這張板子沒有原理圖、沒有測試程序，原廠不提供，甚至原廠已經不在了。這時唯一可靠的參考是一張已知良好的同型板。BFL 的即時比對模式可同時接上 64×2 通道（加模組後 128×2），把良好板與故障板的 V-I 曲線和邏輯狀態逐腳並列，差異處直接反白，不需要知道那顆元件在電路裡負責什麼。

如果連良好板都沒有，仍然可以用元件本身的特性當基準：同一顆 IC 每一支輸入腳的 V-I 特徵應該彼此相近，一支明顯不同的腳幾乎就是故障點；BFL 另有接腳溫度指示，可抓出因為內部短路而發熱的元件。一家軌道運輸業者為了處理老化車隊的板卡停產問題，花了四年時間把 BoardMaster 與 RevEng 導入自家維修體系，讓技師能對既有列車的控制板做除錯與逆向建檔，取代整批報廢。

電源與類比區段：最常壞、最難判定的部分

工業控制板的故障有很大比例落在電源段與類比前端：切換式電源的電解電容乾涸、穩壓器熱衰、運算放大器輸入級被感測器線路的突波打壞。這些故障用數位測試庫抓不到。LinearMaster Compact Pro 是離線的類比 IC 測試儀，以 ZIF 插座接受最多 16 腳的運算放大器、穩壓器與比較器，能對未知型號做識別搜尋，並以迴圈測試模式反覆量測，把冷熱交替下才出現的間歇性故障逼出來。

通電測試則要讓電源本身可控。SYSTEM 8 PPS 每模組提供 3 路互相隔離的可程式輸出，每路 0–40 V、0–8 A、40 W，串聯可到 120 V、並聯可到 24 A，並能設定電壓、電流與功率的比對門檻直接給出 PASS/FAIL，加上可程式保護與緊急停止，一張剛換完元件、還不確定有沒有殘留短路的板子可以在限流狀態下慢慢升壓。MIS 4 整合了 3 通道 350 MHz、500 MS/s 示波器、25 MHz 任意波產生器、1.1 GHz 頻率計數器與 4½ 位、20,000 count 的電表，在同一台機器上完成通電後的波形與電壓驗證。

讓維修人員照固定序列做

自建維修能力最大的門檻不是儀器而是人：現場有經驗的技師不多，而板卡種類又雜。ABI 的 TestFlow Manager 讓資深工程師把一張板子的診斷步驟——先做哪幾組 V-I 比對、再測哪幾顆 IC、通電後量哪幾個節點、各自的合格範圍——寫成互動式測試序列並存檔；之後任何一位維修人員叫出該板的序列，照畫面指示接線與操作，就能得到同樣的判定結果。前述射出成型廠正是用這個方法把 650 台設備的板卡逐一建檔。

可攜式的 BoardMaster External Case 讓同一套流程走到車廠或礦場現場：外接機箱最多可裝 5 個 SYSTEM 8 模組，以 USB 接一台 Windows 筆記型電腦即可運作，維修人員在停放的車輛旁就能先把故障板篩出來，再帶回工場修復。成朔企業為 ABI 台灣授權代理，可依板卡類型與通道數需求協助配置模組、規劃 TestFlow 序列的建檔方式，並提供安裝訓練與後續技術支援。
