FTR-210R
GNSS 鎖定銣原子頻率與時間參考源，內建可追溯校準
透過 GNSS 連續修正提供近銫原子鐘等級的穩定度，並能隨時產生可追溯至 UTC 的校準報告——讓校準實驗室無需每年支付昂貴的計量送校費用。搭配選配量測輸入，即成為一台單機超高性能頻率校準器。
產品概觀
Pendulum FTR-210R 是一台 GNSS 鎖定銣原子頻率與時間參考源，透過 GNSS 連續修正提供近銫原子鐘等級的穩定度。標準配備 7 組輸出（5×10 MHz、1×5 MHz、1×1 pps），可擴充至最多 11 組，並可選配可程式 100 MHz 脈衝輸出。選配的內建獨立頻率校準器確保真正可追溯至 GPS 時標與 UTC，並能隨時產生可追溯校準報告。搭配選配的 DC 至 400 MHz 量測輸入，FTR-210R 即成為一台單機超高性能頻率校準器，1 秒閘門即可達 13 位數解析度。
主要規格
| 振盪器 | GNSS 鎖定銣原子振盪器（Rubidium） |
|---|---|
| 標準輸出 | 5×10 MHz、1×5 MHz、1×1 pps（可擴充至最多 11 組） |
| 選配輸出 | 2×100 MHz + 2×10 MHz；可程式脈衝 0.5 Hz–100 MHz（含 IRIG-B DCLS） |
| 時間參考準確度 | < 10 ns rms（1 pps 對 UTC） |
| 保持模式漂移 | 典型 1 µs / 24 小時 |
| 老化率 | < 5×10⁻¹¹ / 月（手動保持模式） |
| 量測輸入（選配） | DC 至 400 MHz |
| 時間解析度 | 14 ps（選配 7 ps） |
| 頻率解析度 | 12–13 位數 / 1 秒閘門 |
| 顯示器 | 5 吋彩色觸控螢幕 |
| 介面 | Gbit Ethernet、USB 2.0、內建網頁伺服器 |
| 可追溯校準 | Option 220 文件化頻率比較器（獨立於鎖定程序） |
產品特點
頻率與時間標準源
GNSS 鎖定時短期穩定度極高、老化趨近於零；獨立保持模式老化 < 5×10⁻¹¹/月。1 pps 時間輸出與 UTC 差異 < 10 ns rms，保持漂移約 1 µs/24h。
模組化、多輸出配置
標準 7 組輸出（5×10 MHz、1×5 MHz、1×1 pps），後面板可加裝 4 組額外輸出（2×100 MHz + 2×10 MHz）以驅動更多儀器與待測物。
一機完成頻率校準
選配 DC–400 MHz 量測輸入即化身單機頻率校準器：14 ps 時間解析度（選配 7 ps）、1 秒閘門 12–13 位數，且全程無間隙（gap-free）量測。
可追溯、永不送校
Option 220 文件化頻率比較器持續比對 GNSS 與本機振盪器，逐日校準歷史保存數年，產生可追溯報告——本機永遠無需送外再校準。
本地或遠端控制
5 吋彩色觸控螢幕操作；後面板 Gbit 乙太網路與 USB 2.0，搭配內建網頁伺服器，可於實驗桌前或全球任何地點遠端控制。
強大易用的校準工具
MATH 功能可將待測頻率顯示為絕對值、與標稱值之偏差或相對偏差；設定容差上下限與 Pass/Fail 指示，簡化手動與半自動校準。
操作畫面

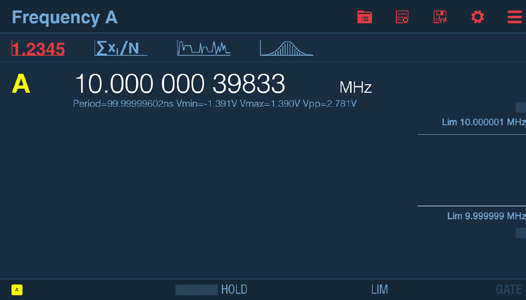

數值量測
大字數值，一眼讀取
5 吋彩色觸控螢幕以大字顯示頻率讀值（13 位數解析度），並同步呈現週期、Vmin / Vmax / Vp-p 等量測值，搭配上下限指示便於快速判讀。

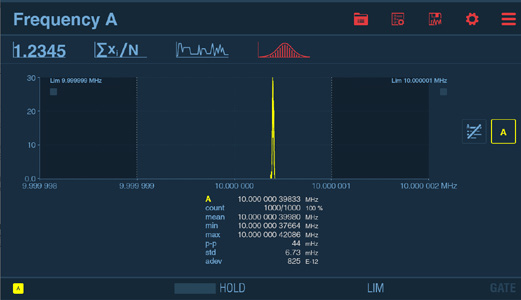

統計與分佈
即時統計與頻率分佈分析
內建直方圖與統計引擎，即時顯示量測樣本的 mean、min、max、peak-to-peak、標準差與 Allan 偏差（adev），無需外接軟體即可評估待測物的穩定度。

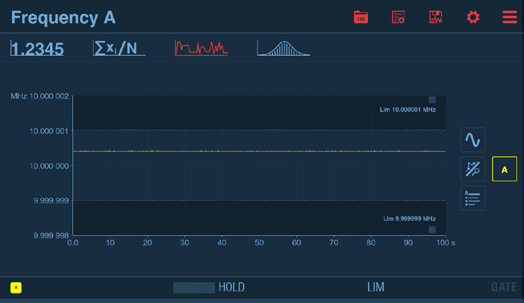

長期趨勢
長期穩定度趨勢一目了然
以時間軸圖形呈現量測值對時間的變化（可達 1000 秒以上），持續追蹤待測物的長期漂移與老化趨勢，是校準與驗證工作的得力工具。
選配與配置
勾選您需要的選配，系統會自動整理配置清單並帶入詢價表單，方便我們為您報價。
標準配備（已包含）
硬體選配
軟體選配（SW 授權）
資源下載
- 產品資料表Datasheet · PDF
- 使用手冊User Manual · PDF
- 程式設計手冊Programmer's Handbook · PDF
- 線上手冊Online Manual · HTML
- 韌體下載Firmware
FTR-210R 為已停產之 GPS-12R 與 GPS-88 GPS 鎖定頻率標準源的建議替代機種。
