彈道測速與膛壓量測

從槍口初速、遠端飛行時間到壓力-時間曲線——用實測數據取代型錄標稱值，建立彈藥實驗室的內外彈道量測能力。

Ballistic Velocity and Chamber Pressure Measurement

方案摘要

彈藥實驗室與靶場的彈道量測分成兩層：外彈道要的是可信的槍口初速與遠端飛行時間，用來反推實測彈道係數；內彈道要的是壓力-時間曲線與峰值膛壓。Oehler Model 35P 以三組 Skyscreen III 光幕與雙計時器對每一發彈產生兩組獨立速度讀值並自動交叉比對；Model 36 以 USB 供電涵蓋測速、連發射速與回彈係數；System 89 與 System 88 把量測延伸到遠端標靶與數公里跨距；System 85 則同時記錄兩路壓力與初速。成朔企業供應 Oehler Research 產品並提供報價，系統級機種須經出口評估。

兩層量測：外彈道的速度，內彈道的壓力

彈藥的驗收與研發需要兩類數據。外彈道看的是彈頭離開槍口之後的行為：初速、初速的逐發一致性，以及沿途的速度衰減——後者決定實測彈道係數，而不是型錄上的標稱值。內彈道看的是彈頭離開槍口之前：膛內壓力隨時間的曲線、峰值壓力、達峰時間與上升時間，這些直接關係到安全裕度與推進劑批次的一致性。

兩類量測的共同前提是：每一筆數據要能自我驗證。一個看似合理卻錯誤的速度讀值，會在後續的彈道解算裡放大成數十公尺的落點誤差。

可信的初速：Model 35P 與 Model 36

Oehler Model 35P 被業界稱為彈道測速儀的黃金標準，原因不只是測得到速度，而是知道這個速度可不可信。三組 Skyscreen III 光幕搭配雙計時器，每一發彈同時產生兩組獨立速度讀值，專利 PROOF CHANNEL™ 自動比對兩者，超出合理誤差即示警；搭配 4 呎定位導軌時典型精度 0.25%。內建印表機使用普通紙與一般墨水，現場即印即存。

Model 36 以 USB 單線供電與通訊，連接 Windows 電腦即可運作，涵蓋標準測速、機槍連發射速（上限每分鐘 6,000 發、單次最多 400 發）與運動器材回彈係數 (COR) 三種量測，報表自動產生 PDF、原始時間資料可匯出 Excel。實驗室環境通常搭配 Model 57 紅外線光幕，戶外則用 Skyscreen III。

感測器：為什麼是 Skyscreen III

Skyscreen III 以天空散射光為背景，彈頭通過時遮蔽光線即觸發，戶外靶場不必為感測器佈設電源或燈具。聚碳酸酯本體可承受 .50 BMG 等級的槍口暴風，單顆 1/4"-20 螺絲免工具安裝；橘色半透光擴散片在陰天與清晨黃昏等低光源條件下提升觸發靈敏度，頂蓋抑制正午眩光，改良後的纜線屏蔽則降低靜電與電氣干擾造成的誤觸發。自 1984 年起隨 Oehler 主機出貨，是戶外測速的標準件。

遠端飛行時間與實測彈道係數：System 89 與 System 88

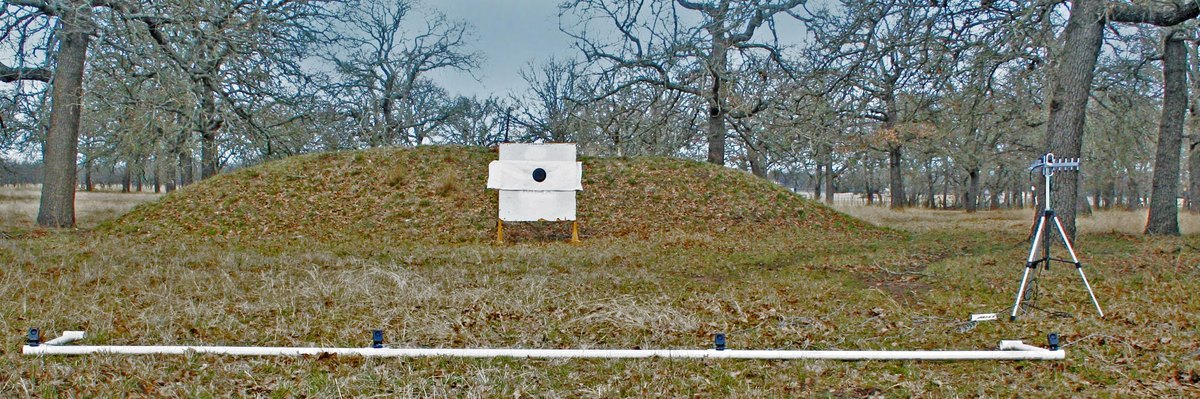

彈道係數並非常數，它隨速度衰減而變化，因此只在槍口附近量是不夠的。System 89 BC Chrono™ 以槍口端三組 Skyscreen III 擷取初速，標靶端四支麥克風以聲學三角定位量測彈頭抵達時間，兩者相除即得這一支槍、這一批彈的實測 BC，支援 G1、G7 與自訂阻力函數；兩台控制器內建鋰電池與無線電模組，架站不需佈線。

需要在數公里跨距上建立多點量測時，System 88 以 2 至 4 台相同的無線控制器組成 GPS 同步的量測網路，同時擷取初速、各站飛行時間與彈著點座標，計時達微秒級、標靶定位達公分級，隨機附 Extended Range Truing 軟體把多次測試整併成單一修正後的彈道解。

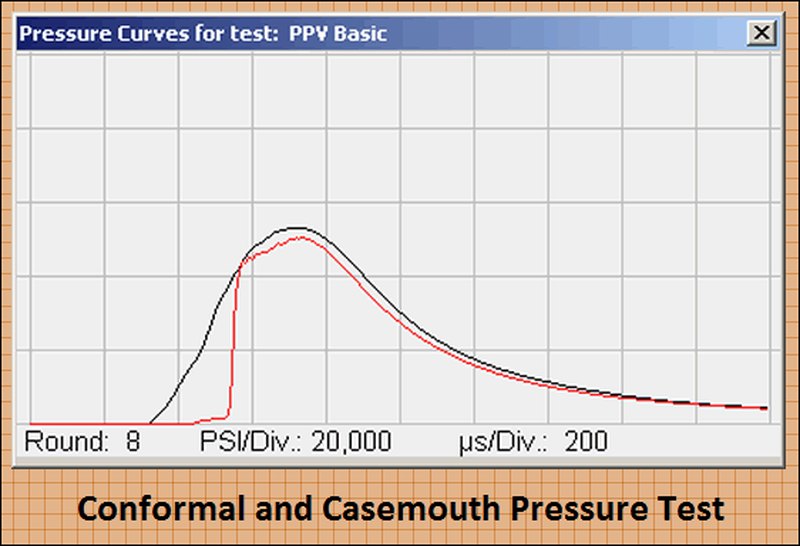

膛壓：System 85 的壓力-時間曲線

System 85 是彈藥產業彈道實驗室的主力系統，一套設備同時涵蓋內彈道與外彈道。兩組 12-bit ADC 以 5 或 10 微秒間隔同步取樣兩路壓力訊號（彈殼中段、殼口或槍管壓力），每通道儲存 400 點，自動計算峰值壓力、達峰時間、上升時間與曲線下面積；同一次擊發也記錄槍口初速、彈著點與飛行時間，換算彈道係數。內建射擊模擬器讓系統設定與人員訓練不必消耗實彈，資料自動匯出 Excel 進入既有品管流程。

供應方式與出口評估

成朔企業供應 Oehler Research 全系列產品並提供選型建議與報價。請注意原廠對 System 83、84、85、88 等系統級機種的國際輸出設有限制，供應須依最終用途與使用單位逐案評估，前置時間也較長；Model 35P、Model 36 與 Skyscreen III 等測速儀與感測器則無此限制。建議在專案規劃初期即與我們聯絡，以便及早確認可供應的配置。
